雙碳政策推動著各行業數字化進程的發展，暖通專業肩負著健康安全及節能的雙重使命，不管是水系統還是風系統，都朝著智能化、數字化、可視化的方向發展，皇家動力的智慧通風控制系統，關注于風系統的精細化控制，用可見可驗的數據直觀展示通風及節能效果。

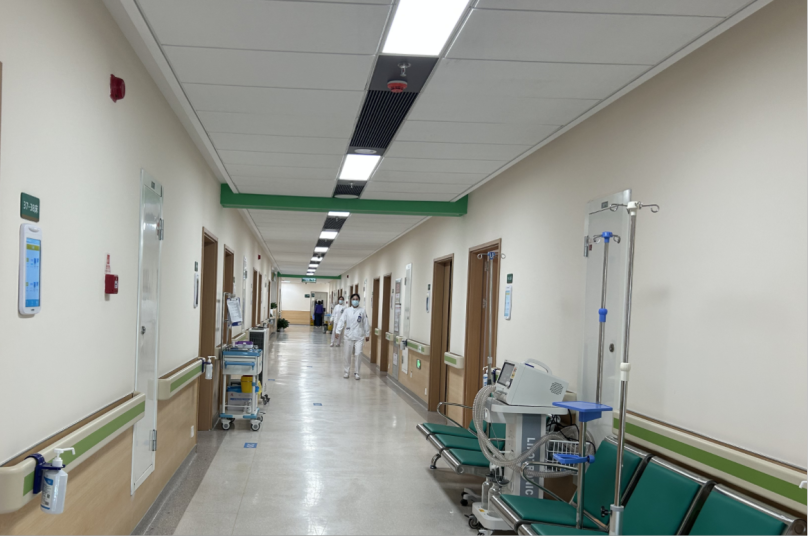

本文以武漢市中心醫院楊春湖院區為例，詳細介紹皇家動力智慧通風控制系統。楊春湖院區以“平疫結合”模式建設，平時為一所融醫療、科研、教學、預防、培訓為一體的功能齊全的大型現代化三級甲等醫院；疫時可快速轉換，投入重大疫情防控救治，在應對突發公共衛生事件中發揮重要作用。
皇家動力為該項目提供了EC直流無刷新風空調機、分布式末端風機、平疫轉換凈化風機箱、多工況風量調節閥及智慧通風控制系統。本次重點介紹皇家動力的智慧通風控制系統。

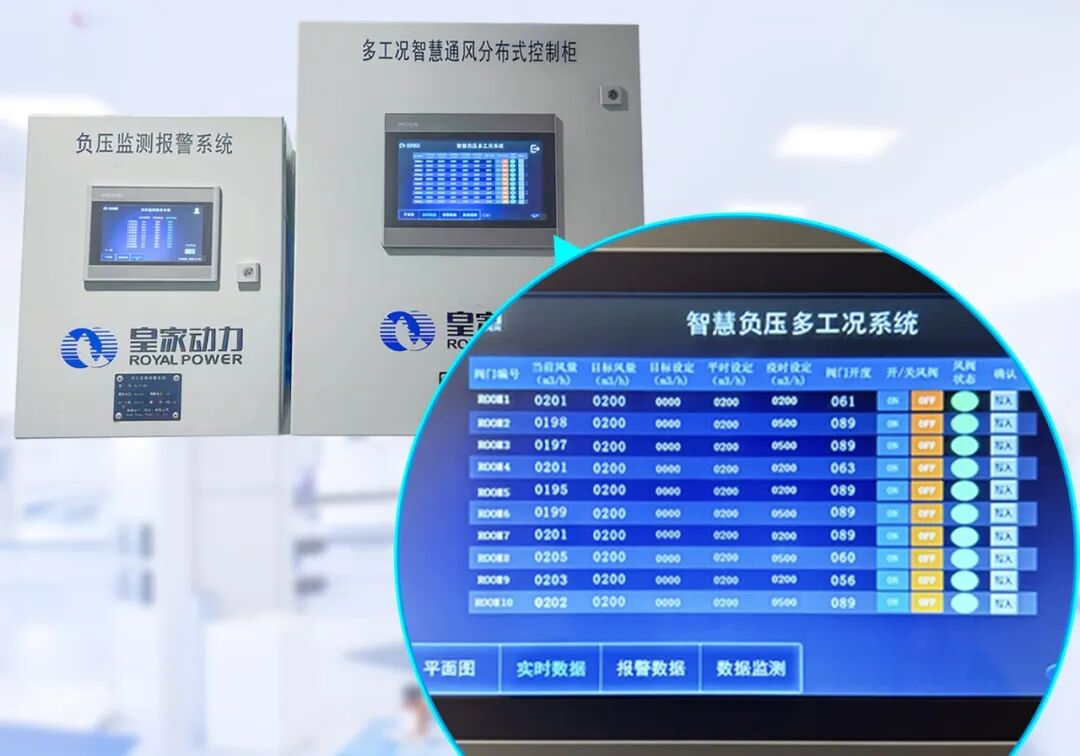

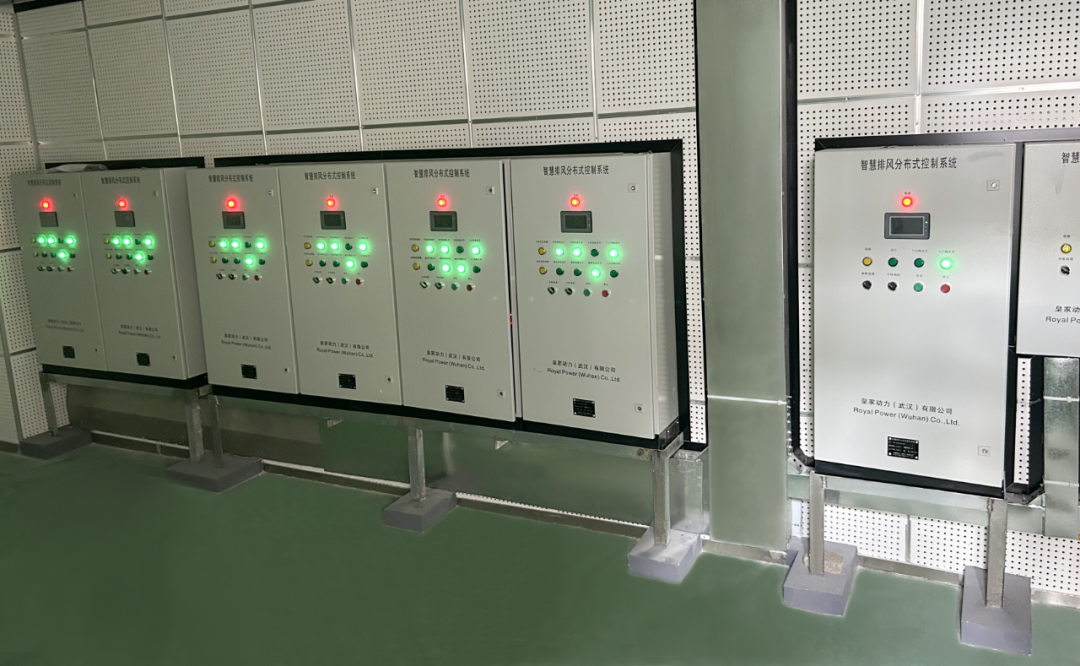

按樓層設置的智慧通風控制系統，配備不小于10寸的人機交互觸摸顯示屏，具備BA數據接口?？陕?lián)動本層微壓差監測儀、多工況變風量調節閥、EC直流無刷新風空調機、平疫轉換凈化風機箱。集中監控本層各房間的空氣壓力梯度、新風量、排風量、空調通風機組運行情況等。
01 智慧通風控制系統實現的目標
皇家動力的智慧通風控制系統關注于風側系統的精細化控制，通過高清友好的人機操作界面，實現風機、空調機、風閥、負壓的聯動控制。
直觀地監控各區域的送風量、排風量、負壓值，使業主及設計師對末端風系統的實際運行效果了然于胸。
在可視化的基礎上，在滿足衛生安全的前提下，可以在運行過程中適當調整目標設定值，降低風系統運行能耗，做到節能高效運行。
采用友好簡潔的操作界面，實現不同工況的一鍵切換，比如平\疫工況。
02智慧通風控制系統的架構

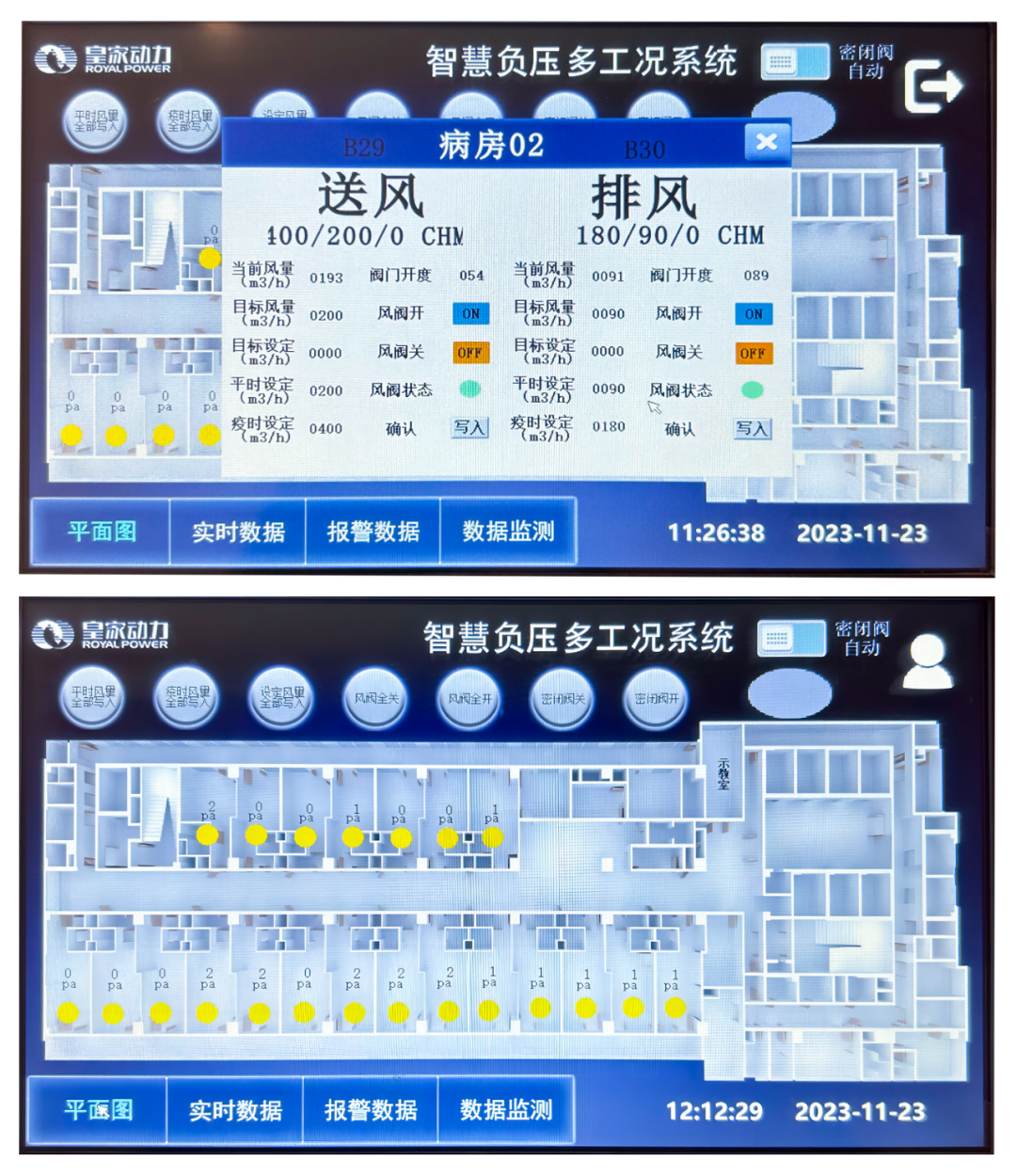

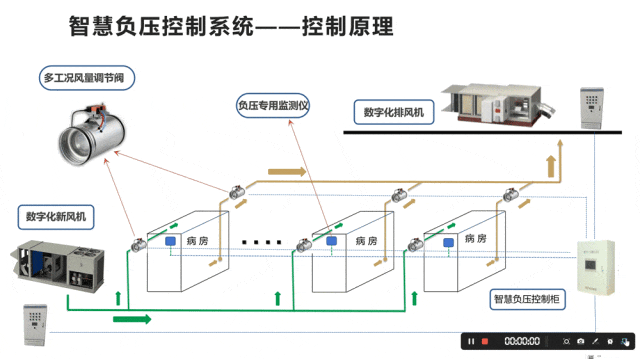

智慧通風控制系統=智慧多工況負壓控制系統+智慧新風分布式控制系統+智慧排風分布式控制系統?？陕?lián)動多工況風量調節閥、驅動控制新風機組及排風機組的變頻運行，提供與控制樓層的建筑布局一致的操作界面,可同時顯示、集中控制或分區控制所有房間的負壓，界面設置參數包括單獨及批量新/排風量、房間負壓、換氣次數等。
03智慧通風控制系統解決的行業痛點
①樓層某些房間人員感覺胸悶氣短，人體舒適性不佳，卻難以找出問題根源。是應該換空氣過濾器？還是因?yàn)樽罨镜男嘛L(fēng)不足，通風效果達不到衛生要求？
當運用皇家動力的智慧通風控制系統，將末端風量數字化之后，空調系統運行中的問題就可以尋根溯源了。可視化的通風控制系統可以將各房間的實際新、排風量展示出來，哪些房間風量不足或風量過大，可以在控制屏幕上做到智能化的排查、并重新設定目標風量值，省去了人員拆開吊頂逐一檢查調試的一系列費時費力的工序。
②解決風量調試難題。傳統風系統末端采用普通調節閥來手動控制末端風量，在調試過程中要結合風量測試儀，挨個測試風口風量是否達標，整個調試過程耗時耗力。因?yàn)榻Y(jié)果無法可視化展示，實際工程中末端風系統很可能未得到有效的調試，通風效果難以得到保證。
隨著科技的進步以及節能要求的提高，普通風閥越來越多地被壓力無關型電動變風量調節閥所取代?；始覄?dòng)力的多工況風量調節閥即為壓力無關型電動變風量的代表，具有遠程通訊功能，可以接收和反饋風量信號，可與PLC控制器通過BACnet總線連接控制，可集成到BAS系統中。
③在風系統聯合調試階段，讓變頻空調通風設備的變頻調試簡單易行。
目前工程中廣泛采用定靜壓變頻控制方法，實現空調通風機組的轉速控制。定靜壓變頻控制的關鍵是確定定壓點的靜壓值，需采用現場調試的方法確定靜壓值。現場調試法步驟可參考：a、設置靜壓傳感器下游的所有電動變風量調節閥工作在風量設定值狀態；b、設置靜壓傳感器上游的所有電動變風量調節閥全部關閉；c、手動降低通風空調機組的風機頻率，同時觀察靜壓傳感器下游電動變風量調節閥的風量，當一個或多個風閥的風量低于設定值90%時，停止降低風機頻率；d、一旦實現上一步條件，記錄風管上靜壓傳感器的靜壓讀數，該讀數即為靜壓設定值。
由此可見，變頻通風空調設備調試過程中，離不開電動變風量調節閥及智慧通風控制系統的支持。
智慧通風控制系統，作為風系統控制的核心，在設計、施工、調試、運行的全生命周期內，支持風系統的數字化運行?；始覄?dòng)力的智慧通風控制系統以其特有的智能化、節能化、可視化，成為智慧樓宇的重要組成部分。
